真空断路器使用简单可靠的电磁机构来操作真空断路器。与传统的弹簧加载机构相比，三个真空断路器中的每一个的操动机构和驱动杆之间的机械连杆结构的复杂性降低了。
特征
•环保型真空断续器
•带控制器的电磁机构
•用于手动操作的机械手柄（合闸）
•分闸/合闸位置的机械位置指示器
•分闸/合闸位置的辅助触点
传统的弹簧操作机构具有与真空断路器所需特性截然不同的力-行程特性。因此，为实现断路器力-行程图必须从弹簧特性转移到需要大量连杆以更高速度移动的机构。
一种电磁机构，其力-行程图类似于真空断路器所需要的力-行程特性。因此，电磁机构的结构可能非常简单。它们由最少数量的零件组成，由于具有良好的力-行程曲线特性，可以直接连接到真空灭弧室。由于这种直接耦合，达到了最大强度，这对接触压力的释放速率和接触断开的有效性是有利的。

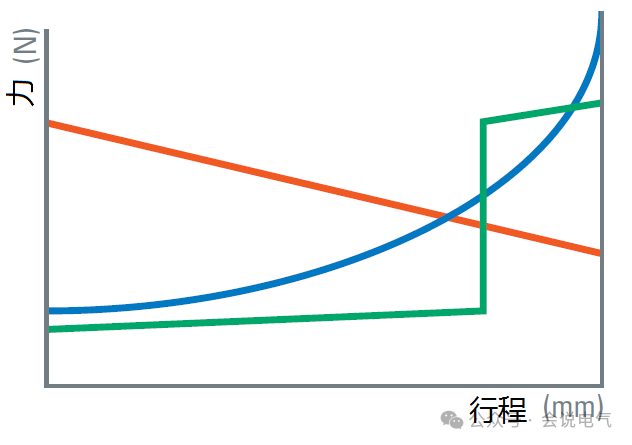

真空断路器所需要的力-行程曲线
弹簧操动机构的力-行程释放曲线
电磁操动机构的力-行程曲线
可以看出，电磁操动机构与真空断路器所需要的力-行程非常接近，即满足合闸速度所需要的力的要求，又可以持续提供触头压力所需要的巨大合闸力。
总之，电磁机构具有以下优点：
•由于使用了较少的零件和具有高刚性的直接驱动，因此具有卓越的可靠性
•经济性好，由于零件数量少，免维护
•经过30000次开关循环的测试
电磁机构是基于将磁路回路分别用于合闸、保持和分闸的思想。
该机构由一个永磁执行机构和一个驱动杆连接到真空灭弧室的基本机构组成。单稳态执行机构；
只有合闸位置由永磁体保持。分闸的最终位置，以及致动器的行程，可以在一定的范围内随机选择。对于这一创新概念，已授予专利。
驱动机构的标准位置在上方。在此位置，断路器处于打开位置。
合闸
为了闭合断路器，合闸线圈通电。电流在磁轭中产生磁通，迫使推进器向下运动。作用在推进器上的力与电流成正比。当柱塞上的力大于打开弹簧的反作用力时，合闸运动开始。关闭时，驱动杆由永磁体固定到位。
分闸/跳闸
分闸基本上是一种被动作用，储存在接触压力弹簧和分闸弹簧中的能量被释放。这些能量的释放可以由集成的跳闸线圈或机械杠杆引起。跳闸（分闸）断路器是通过给跳闸线圈通电来完成的。通过这种方式，永磁体的磁通量得到部分补偿。一旦永磁体的保持力小于接触压力弹簧的保持力，柱塞就会移动到上部位置，从而打开真空断路器中的触点。由于接触压力弹簧中的力，与闭合断路器相比，跳闸所需的能量非常低。
