塑壳和框架断路器的区别是什么?

发布日期:2024-10-11 作者:威尼格尔 点击:

额定电流,分断能力,保护都满足的情况下,塑壳可否代替框架?比如ABB1600的T7塑壳断路器,可否用在主进线上?如果可以,那为什么通用的做法还是用框架,而不是用便宜很多的塑壳。


塑壳断路器和框架断路器同是断路器产品中使用十分普遍的产品,不过很多人并不是十分了解两者存在的区别,在选购的时候也经常会出现举棋不定的情况,在这里首先了解下两者的概念,其次了解两者的区别,最后了解下两者的选用。


01 什么是框架断路器?


框架断路器一般也被称空气断路器或者万能式断路器,主要用于低压配电系统的进线、母联及其它大电流回路的关合。由触头、灭弧装置、操作机构和脱扣系统、外壳和控制单元构成。


按安装方式可分为固定式和抽屉式两种,固定式外壳采用金属材料,外型尺寸较大,防护等级较低。抽屉式则采用工程塑料外壳,结构较为紧凑,防护等级高,检修方便。按保护特性分,框架断路器可分为非选择性(A类)和选择性(B类),B类断路器多采用电子式过电流脱扣器,具有长延时,短延时和瞬时动作保护三段保护特性。


智能型框架断路器内置单片机,具有显示,报警,自检和通信功能,可与工控机组成监控系统。框架断路器的最大特点是容量大,极限分断能力高和足够的短时耐受电流,如德力西CDW3型断路器的额定电流高达6300A,额定短时耐受电流高达85KA,这使得框架断路器有很好的选择性和稳定性,正是由于这些优秀的特点,使得框架断路器的价格较高。


02 什么是塑壳断路器?


塑壳断路器也被称为装置式断路器,主要用于低压配电系统的进出线、电动机保护,所有的零件都密封于外壳中,辅助触点,欠电压脱扣器以及分励脱扣器等多采用模块化。由于结构非常紧凑,塑壳断路器基本无法检修,大多采用手动操作,大容量可选择电动分合。由于电子式过电流脱扣器的应用,塑壳断路器也可分为A类和B类两种,塑壳断路器使用类别通常A类,在短路情况下,选择性保护无人为短延时,因而无短时耐受电流(Icw)值;塑壳断路器的特点是体积小,接触防护好,安装使用方便且价格便宜。


03 塑壳断路器与框架断路器的区别是什么?


1)两者外观及安装尺寸不同

首先从外观上,两者的尺寸不同,框架断路器尺寸、体积较大,塑壳断路器尺寸及体积相对较小。


2)两者脱扣器保护功能不同

框架断路器的智能脱扣器具有保护功能、测量功能、辅助功能、特殊功能及通讯功能,其中保护功能包含有长延时保护、短延时保护、瞬时保护、MCR保护、接地保护、低电压保护/报警,过电压保护/报警,电压不平衡缺相保护/报警,相序保护、低频率保护、高频率保护、逆功率保护、电压谐波报警、电流谐波报警;

测量功能:电流测量、电压测量、功率测量、频率测量、电能测量、谐波测量;

辅助功能:预报警、自诊断功能、故障历史记录功能、测试功能;

特殊功能:负载监控、区域联控、高低温范围;

通讯功能:通讯协议功能等。

塑壳断路器主要具有长延时保护、短延时保护(即过载保护)、瞬时保护(即短路保护)。

由此可以看出框架断路器的保护功能比塑壳保护功能更强大。


3)两者适用范围不同

框架断路器的额度电流自400A至6300A,主要用于配电网络中,用来分配电能,保护线路和电源设备,使免受过载,欠电压,短路、单相接地等故障的危害;

塑壳断路器的额度电流自10至800A,用于在配电线路中线路和设备发生过载、短路、欠压时,对线路和设备提供保护,也可对电动机的不频繁启动提供过载、短路、欠压保护。

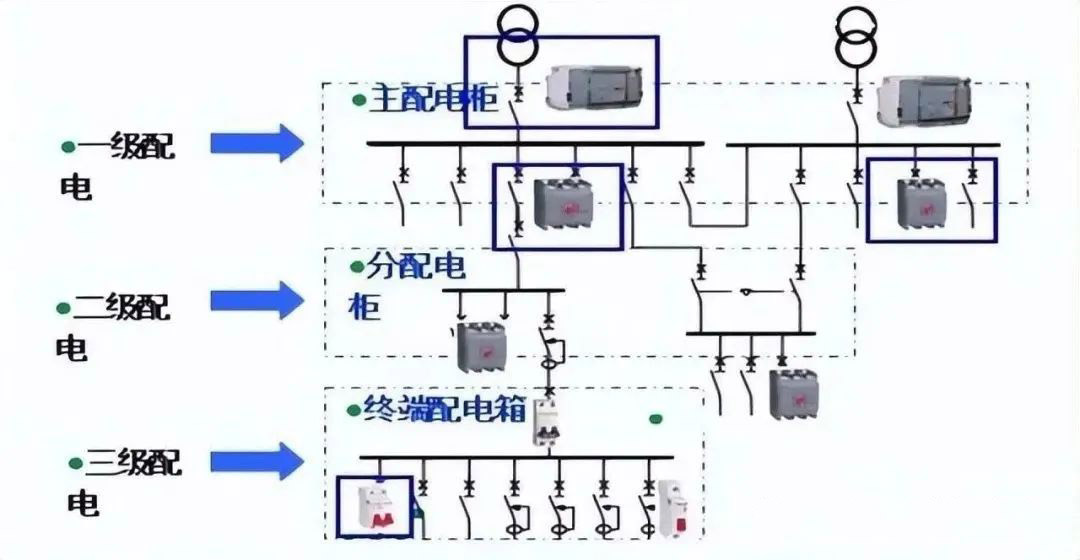

如图所示:

一级配电设备,统称为动力配电中心,它们集中安装在企业的变电站,把电能分配给不同地点的下级配电设备。这一级设备紧靠变压器侧,故电气参数要求较高,输出电路容量也较大,一般在主配电柜中,主要元器件框架断路器。


二级配电设备,是动力配电柜和电动机控制中心的统称。动力配电柜使用在负荷比较分散、回路较少的场合;电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制,一般选择使用的断路器:塑壳断路器、微断开关等。


4)使用类别不同

塑壳断路器使用类别通常A类,在短路情况下,选择性保护无人为短延时,因而无短时耐受电流(Icw)值;

框架断路器使用类别通常B类,在短路情况下,选择性保护有人为短延时(可调节),因而有短时耐受电流(Icw)值;

具体使用,需根据负载情况,选择不同的断路器产品。


04 塑壳断路器与框架怎么选用?


塑壳断路器相对于框架断路器而言,其参数较低,结构也相对简单。通常其额定电流不超过1600A。由于塑壳断路器处于框架断路器的下一级,经过一段线路后,短路电流会降低,塑壳断路器的参数和性能都可以满足运行使用要求,而且尺寸要小,安装灵活,价格也低于框架断路器,适合数量大和范围广的安装使用。


通常在使用中,由于框架断路器的参数高(额定电压和额定电流,以及相应的分断能力等性能均高于塑壳和微断产品),因此通常安装在负载电流和故障电流比较大,需要比较高的安全性和可靠性的地方。


框架断路器多用于进线、联络及大电流负荷的馈线。它的下一级就可以使用塑壳断路器。应按照以下顺序确定线路中的低压开关:低压电源——框架断路器——塑壳断路器——微型断路器,在一些特殊环境中,也可以按照使用的要求来选择满足使用要求的产品。如在各项参数满足应用的条件下,也可以使用塑壳断路器作为低压侧连接变压器的进线开关。
